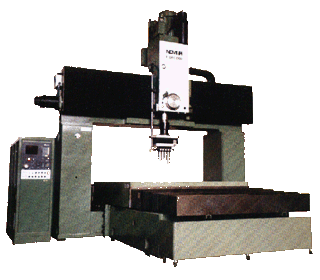

FORATRICI PER PIASTRE TUBIERE
|
F 100/2000 4000
|
 |
| MODELLO |
|
F 100 / 2000 - 4000
|
| Capacità di foratura
su acciaio TS 600 MPa - avanzamento 18 mm/min - velocità di taglio m/min 240 |
mm
|
100
|
| Capacità di foratura
su ghisa TS 250 MPa - avanzamento 24 mm/min - 60 giri/min |
mm
|
125
|
| Capacità di foratura
su acciaio TS 600 MPa - avanzamento 175 mm/min - velocità di taglio m/min 240 |
mm
|
56
|
| Alesatura su ghisa |
mm
|
300
|
| Alesatura su acciaio |
mm
|
250
|
| Filettatura su acciaio |
mm
|
100
|
| MANDRINO - ASSE Z |
|
| Diametro cannotto |
mm
|
130
|
| Cono mandrino |
Morse
|
6
|
| Corsa verticale |
mm
|
550
|
| N. velocità di rotazione mandrino / gamma |
giri/min
|
32 / 14-1940
|
| A richiesta |
rpm
|
32 / 10-1545
|
| Gamma avanzamenti |
mm/min
|
5-2000
|
| Avanzamento rapido |
mm/min
|
3000
|
| Coppia massima |
Nm
|
1800
|
| MAssima spinta di foratura |
N
|
30000
|
| TESTA - ASSE Y |
|
| Gamma avanzamenti |
mm/min
|
50-1000
|
| Avanzamento rapido |
mm/min
|
5000
|
| A richiesta |
mm/min
|
8000
|
| Traslazione sulla traversa |
mm
|
2000-4000
|
| VARIE E ASSE X |
|
| Passaggio massimo tra i
montanti |
mm
|
2300-4300
|
| Corsa della tavola |
mm
|
2000-4000
|
| Distanza minima e massima tra naso
mandrino e tavola |
mm
|
200-750
|
| Differente a richiesta |
|
| Altezza tavola dal pavimento |
mm
|
870-1100
|
| Gamma avanzamenti |
mm
|
5-2000
|
| Avanzamento rapido |
mm/min
|
5000
|
| A richiesta |
mm/min
|
8000
|
| Carico ammissibile sulla tavola |
Kg
|
30000
|
| Superficie di lavoro della tavola |
mm
|
1930-3500x2140-4300
|
| Altezza macchina |
mm
|
4400
|
| MOTORI |
|
| Motore mandrino (1450
giri/min) |
KW
|
20
|
| Motore traslazione ed avanzamento
mandrino - asse Z |
Nm
|
40
|
| Motore a C.A. traslazione
e posizionamento testa - asse Y |
Nm
|
1840
|
| Motore a C.A. traslazione
e posizionamento tavola - asse X |
Nm
|
1840
|
| Motore pompa bloccaggio
testa e lubrificazione cinematismi |
KW
|
0,37
|
| Centralina idraulica per
bloccaggio tavola |
KW
|
0,37
|
| Motore pompa refrigerante
(a richiesta) |
KW
|
0,5
|
