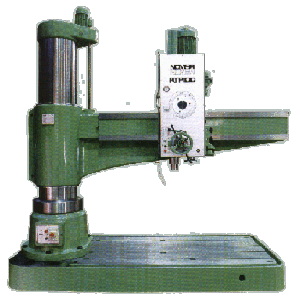

TRAPANI RADIALI
|
RTP 100
RTP 2500
RTP 3500
RTP 4000 SP
|
 |
| CAPACITÀ |
| Foratura con punte con inserto
in metallo duro su acciaio R=600 MPa a velocità di taglio di m/min
240 e di avanzamento mm/min 175 |
mm
|
56
|
| Foratura su ghisa TS 250
MPa, a 60 giri con avanzamento 0,62 |
mm
|
125
|
| Foratura su acciaio R=600
MPa a 60 giri con avanzamento 0,5 |
mm
|
100
|
| Alesatura su ghisa |
mm
|
300
|
| Alesatura su acciaio |
mm
|
250
|
| Filettatura su ghisa |
mm
|
100
|
| Filettatura su acciaio |
mm
|
100
|
| MANDRINO |
| Diametro cannotto |
mm
|
130
|
| Cono mandrino |
Morse
|
6
|
| Corsa verticale |
mm
|
600
|
| Velocità di rotazione
mandrino |
N. 32
|
(10÷1545 rpm)
|
| Optional |
N. 32
|
(4÷1920 rpm)
|
| Avanzamenti |
N. 18
|
(0,078-4 mm)
|
| Passi filettatori |
|
4-3-2,5-2-1,5-1,25-1-0,75-0,50
mm/giro
|
| Massimo momento torcente |
Nm
|
1800
|
| Spinta massima di foratura |
N
|
40000
|
| TESTA E BRACCIO |
|
2500
|
3500
|
4000
|
| Massima distanza filo colonna
centro mandrino |
mm
|
2500
|
3330
|
4000
|
| Raggio minimo e massimo
di foratura |
mm
|
775÷2775
|
870÷3670
|
920÷4350
|
| Spostamento testa sul braccio |
mm
|
2000
|
2780
|
3400
|
| Spostamento verticale del
braccio |
mm
|
1050
|
1250
|
1600
|
| Min e max distanza naso
mandrino base |
mm
|
400÷2000
|
670÷2525
|
670÷2870
|
| DIMENSIONI |
| Diametro colonna |
mm
|
550
|
700
|
700
|
| Massima altezza con braccio
alzato |
mm
|
4225
|
5e000
|
5350
|
| Ingombro in pianta |
mm
|
3530x1400
|
4400x1600
|
4400x1600
|
| Altezza della piastra di
base |
mm
|
300
|
370
|
370
|
| Dimensioni utili della piastra
di base |
mm
|
2540x1400
|
3000x1600
|
3000x1600
|
| MOTORI ELETTRICI |
| Motore comando mandrino |
KW
|
18,5
|
| Motore sollevamento braccio |
KW
|
4
|
| Motore bloccaggio colonna |
KW
|
0,75
|
| Motore traslazione automatica
testa |
KW
|
0,35 (a richiesta)
|
| Motore elettropompa |
KW
|
0,25
|
| Peso netto approx. |
Kg
|
11500
|
18000
|
28500
|
