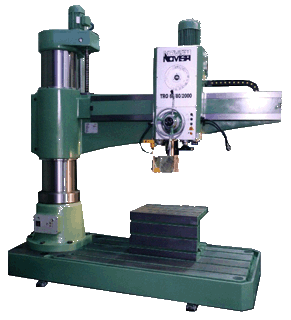

TRAPANI RADIALI

TRO 55/65/1600

TRO 65/80/2000

TRO 80/2500
MODELLO
TRO 55/65/1600
TRO 65/80/2000
TRO 80/2500
Foratura su acciaio TS 600 MPa con avanzamento 0,5 a 63 rpm
mm
55
65
80
Foratura su acciaio con ridotto numero di giri
mm
65
80
90
Foratura su ghisa TS 250 a 63 rpm con avanzamento 0,5
mm
70
80
100
Alesatura su ghisa
mm
160
240
260
Alesatura su acciaio
mm
120
160
210
Filettatura su ghisa
70
80
100
Filettatura su acciaio

60
65
80
MANDRINO
Diametro cannotto
mm
80
95
110
Cono mandrino
Morse
5
5
6
Corsa verticale
mm
315
400
450
Velocità di rotazione mandrino
N.
16
16
16
Valori rotazione mandrino
rpm
25¸2000
20¸1600
16¸1250
Avanzamenti
N.
16 (0,04¸3,2)
Valori avanzamenti
0,04-0,06-0,10-0,13-0,16-0,20-0,25-0,32
0,40-0,50-0,63-0,80-1-1,25-2-3,2
Spinta massima di foratura
N.
16000
25000
34300
Massimo momento torcente
Nm
500
1000
1570
TESTA E BRACCIO




Massima distanza filo colonna –centro mandrino
mm
1600
2050
2500
Raggio minimo e massimo di foratura
mm
525¸1775
700¸2300
775¸2775
Spostamento testa sul braccio
mm
1250
1600
2000
Min. max distanza naso mandrino e base
mm
380¸1280
400¸1600
550¸2000
DIMENSIONI




Diametro della colonna
mm
350
450
550
Massima altezza con braccio alzato
mm
2900
3400
4025
Ingombro in pianta
mm
2500x1050
3100x1250
3730x1400
Altezza della piastra di base
mm
200
250
300
Dimensioni utili della piastra di base
mm
1700x1000
1900x1250
2450x1400
Dimensioni della tavola a cubo non compresa nel prezzo
mm
500x630x500h
630x800x500h
1000x800x560h
MOTORI ELETTRICI




Motore comando mandrino 4 poli
KW
4
5,5
11,5
Motore sollevamento braccio
KW
1,5
2
3,5
Motore comando bloccaggio 4 poli
KW
0,75
0,75
0,75
Motore elettropompa 2 poli
KW
0,13
0,22
0,22
Peso netto approx.
Kg
3500
7000
11000
Peso netto con imballo
Kg
4000
8000
12500
Massima altezza per spedizioni senza imballo
mm
2450
2950
3300
Dimensioni con imballo oltremare
mm
2800x1250x2750
3200x1400x3250
3900x1450x3500
